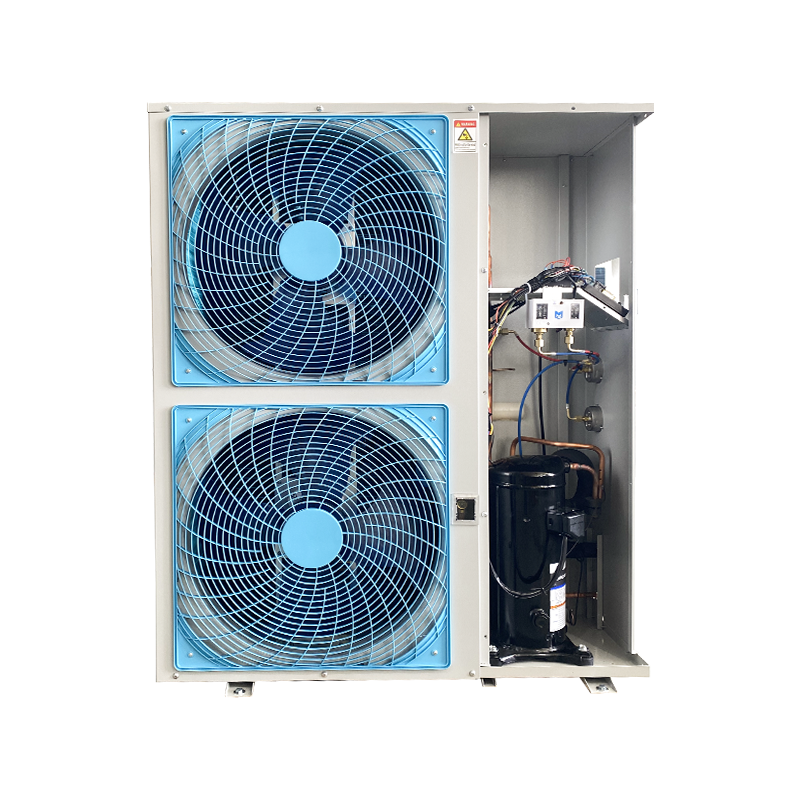

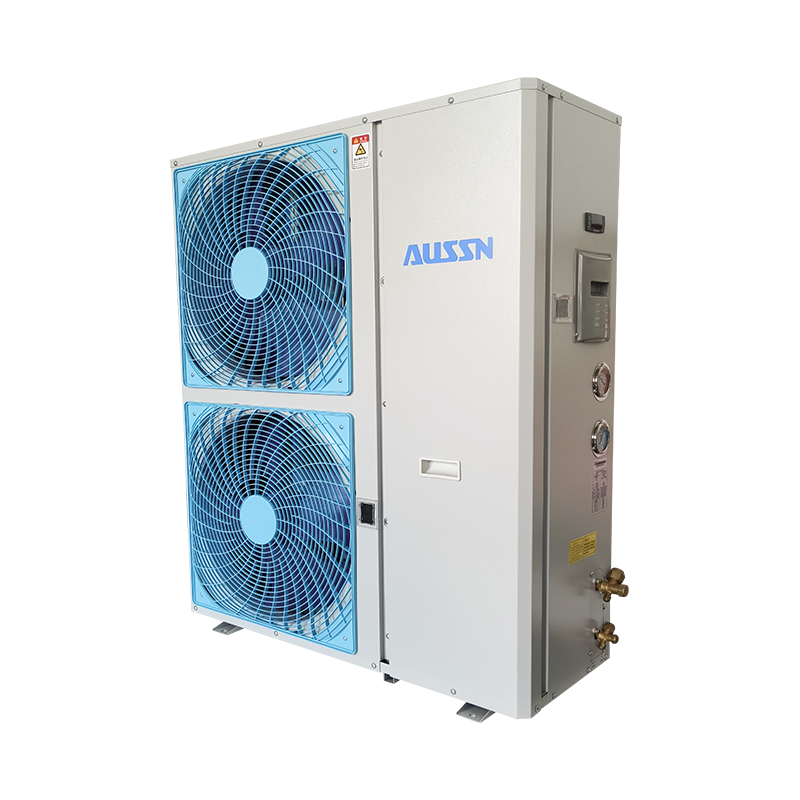

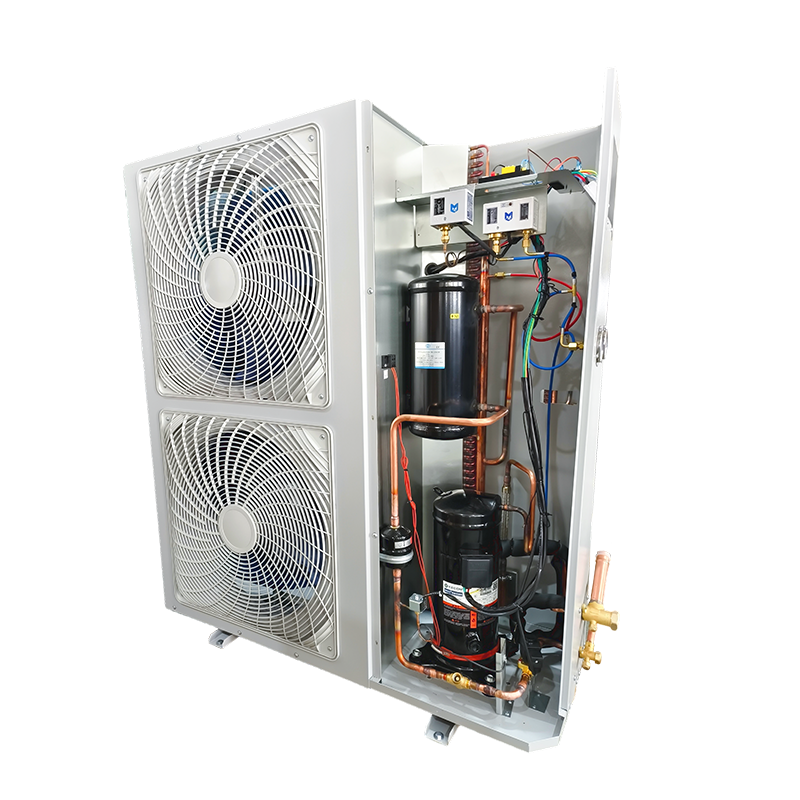

واحد متراکم خروجی هوای جانبی (با استفاده از کمپرسور Xecom) 1.2-20HP برای فروش
| مدل واحد | AOSZX-1.2HP | AOSZX-1.5HP | AOSZX-2HP | AOSZX-3HP | AOSZX-4HP | AOSZX-5HP | |
| نوع خروجی هوای متراکم | خروجی هوای جانبی | ||||||
| دمای تبخیر / مبرد | R404A | ||||||
| توان (V-Ph-Hz) | 220 ~ 240/1/50 | ||||||
| کمپرسور | تایپ کنید | کمپرسور اسکرول | |||||
| ظرفیت (P) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | |
| مدل | XR22B-B1-101 | XR28B-B1-101 | XR38B-B1-101 | XR52B-B1-101 | XR72B-B1-101 | XR91B-B1-101 | |
| پارامترهای تیغه کندانسور و موتور | نام تجاری | مشرق | |||||
| شماره | 1 | 1 | 1 | 1 | 1 | 2 | |
| توان(W) | 60 | 60 | 60 | 130 | 130 | 130 | |
| مشخصات فن | 480x153 | 480x153 | 480x153 | 500x148 | 500x148 | 500x148 | |
| حجم هوا (m³/h) | 3500 | 3500 | 3500 | 5000 | 5000 | 5000X2 | |
| مشخصات کوپه کندانسور | نخ داخلی | ||||||
| سطح تراکم (m²) | 11 | 11 | 19 | 30 | 40 | 50 | |
| لوله مسی کندانسور | φ9(25X21.65) | φ9(25X21.65) | φ7(25X21.65) | φ7(25X21.65) | φ9(25X21.65) | φ7(25X21.65) | |
| حجم مخزن (L) | 3 | 3 | 3 | 5 | 5 | 8 | |
| مشخصات شیرهای گلوب و لوله های مسی جوش داده شده | 6 12 پورت اتصال رشته ای | 10 16 پورت اتصال رشته ای | 12 19 پورت اتصال رشته ای | ||||
| شیر برقی خط مایع |  | ||||||
| شیشه بینایی | | ||||||
| فیلتر نوع خشک | | ||||||
| مارک شیر گلوب | DUN AN | ||||||
| حجم ذخیرهسازی سرد توصیهشده برای محدوده دمایی ذخیرهسازی سرد ۰ تا ۱۸ درجه سانتیگراد (m³) | 10 تا 15 | 10 تا 15 | 15 تا 20 | 20 تا 50 | 40 تا 60 | 50 تا 100 | |
| ظرفیت خنک کننده | دمای تبخیر | شرایط آزمایش: دمای هوای برگشتی 20 درجه سانتیگراد، درجه خنک کننده 0K. دمای تراکم 40 ℃ | |||||
| -30 درجه سانتیگراد | 1013 | 1175 | 1577 | 2245 | 3146 | 3839 | |
| -25 درجه سانتیگراد | 1282 | 1486 | 1995 | 2840 | 3981 | 4857 | |
| -15 درجه سانتیگراد | 1974 | 2288 | 3071 | 4374 | 6129 | 7477 | |
| -10 درجه سانتیگراد | 2411 | 2796 | 3752 | 5342 | 7488 | 9136 | |
| -5 درجه سانتیگراد | 2924 | 3390 | 4550 | 6478 | 9081 | 11078 | |
| 0℃ | 3526 | 4088 | 5486 | 7811 | 10950 | 13358 | |
| 10 ℃ | 5079 | 5890 | 7903 | 11253 | 15774 | 19243 | |
| ابعاد محصول: طول X عرض X ارتفاع (میلی متر) | 1000×440×575 | 1000×440×575 | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | |
| ابعاد بسته بندی: طول X عرض X ارتفاع (میلی متر) | 1120x450x695 | 1120x450x695 | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120x450x1360 | |
| طول نصب X عرض (میلی متر) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | |
| نویز dB(A) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | |
| وزن خالص (کیلوگرم) | 48 | 48 | 51 | 71 | 75 | 90 | |
| وزن ناخالص (کیلوگرم) | 55 | 55 | 58 | 78 | 82 | 97 | |
| دستگاه دریچه گاز | شیر انبساط حرارتی (ارائه شده توسط کاربر) | ||||||
| توصیه می شود از مدل شیر انبساط حرارتی استفاده کنید | TES2 2# | TES2 2# | TES2 3# | TES2 4# | TES2 5# | TGES6 | |
| مدل کولر پیشنهادی | HS401AD02.5 | HS401AD02.5 | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | |
| توجه: برای اطمینان از اثر خنک کنندگی نصب واحد، توصیه می شود از لوله های مسی با مشخصات کوچکتر از کولر هوا استفاده شود. لوله های مسی با قطر متغیر را می توان هنگام اتصال به واحد کندانسینگ استفاده کرد | |||||||

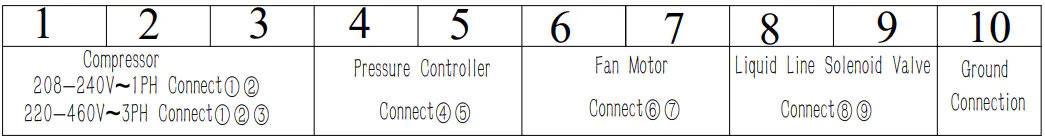

| نمودار سیم کشی |  | ||||||

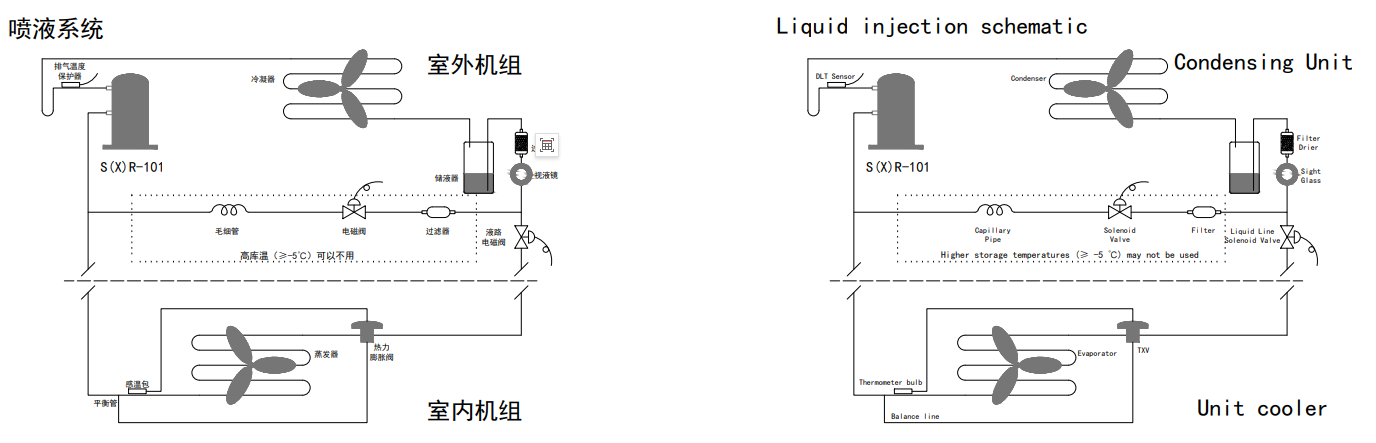

| نمودار شماتیک سیستم تبرید و انجماد |  | ||||||
| مدل واحد | AOSZXV-1.2HP | AOSZXV-1.5HP | AOSZXV-2HP | AOSZXV-3HP | AOSZXV-4HP | AOSZXV-5HP | AOSZXV-6H | AOSZXV-8HP | AOSZXV-10HP | AOSZXV-8HP | AOSZXV-10HP | AOSZXV-12HP | AOSZXV-15HP | AOSZXV-20HP | |
| نوع خروجی هوای متراکم | خروجی هوای جانبی | خروجی هوا بالا | |||||||||||||
| دمای تبخیر / مبرد | -40 درجه سانتیگراد~0℃ /R404A | ||||||||||||||
| توان (V-Ph-Hz) | 380~420/3/50 460/3/60 | 380/3/60 | |||||||||||||
| کمپرسور | تایپ کنید | کمپرسور اسکرول | |||||||||||||
| ظرفیت (P) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 20 | |
| مدل | XFV09B-A1-181 | XFV10B-A1-181 | XFV15B-A1-181 | XFV20B-A1-181 | XFV28B-A1-181 | XFV35B-A1-181 | XFV42B-A1-181 | XFV51B-A1-181 | XFV72B-A1-181 | XFV51B-A1-181 | XFV72B-A1-181 | XFV80B-A1-181 | XFV100B-A1-181 | XFV120B-A1-181 | |
| تیغه کندانسور و پارامترهای موتور | نام تجاری | مشرق | هایله | ||||||||||||
| شماره | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| توان (W) | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420 وات | 420 وات | 550 وات | 780 وات | |
| مشخصات فن | 480×153 | 480×153 | 480×153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| حجم هوا (m³/h) | 3500 | 3500 | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| مشخصات کوپه کندانسور | نخ داخلی | ||||||||||||||
| سطح تراکم (m²) | 11 | 11 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| لوله مسی کندانسور | φ9(25X21.65) | φ9(25×21.65) | φ7(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25X×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم مخزن (L) | 3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| مشخصات شیرهای گلوب و لوله های مسی جوش داده شده | 6 12 پورت اتصال رشته ای | 10 16 پورت اتصال رشته ای | 12 19 پورت اتصال رشته ای | 16 28 پورت اتصال جوش | 16 28 پورت اتصال جوش | 19 35 پورت اتصال جوش | 19 42 اتصال جوش | ||||||||
| حجم ذخیره سازی سرد توصیه شده برای ذخیره سازی سرد محدوده دمایی 0~-18 C (m³) | 10 تا 15 | 10 تا 15 | 15 تا 20 | 20 تا 50 | 40 تا 60 | 50 تا 100 | 60 تا 120 | 80 تا 140 | 100 تا 150 | 80 تا 140 | 100 تا 150 | 120 تا 200 | 150 تا 300 | 200 تا 400 | |
| ظرفیت خنک کننده(W) | دمای تبخیر | شرایط آزمایش: دمای هوای برگشتی 20 درجه سانتیگراد، درجه خنک کننده زیر OK، دمای تراکم 40 درجه سانتیگراد | |||||||||||||
| -40 درجه سانتیگراد | 621 | 726 | 1018 | 1414 | 1916 | 2419 | 2890 | 3569 | 4963 | 3569 | 4963 | 5655 | 6911 | 8551 | |
| -30 درجه سانتیگراد | 1011 | 1182 | 1658 | 2302 | 3121 | 3939 | 4706 | 5811 | 8083 | 5811 | 8083 | 9208 | 11255 | 13925 | |
| -20 درجه سانتیگراد | 1575 | 1841 | 2583 | 3587 | 4862 | 6137 | 7333 | 9055 | 12594 | 9055 | 12594 | 14347 | 17535 | 21696 | |
| -10 درجه سانتیگراد | 2339 | 2735 | 3836 | 5327 | 7221 | 9115 | 10891 | 13448 | 18704 | 13448 | 18704 | 21308 | 26044 | 32223 | |
| 0℃ | 3295 | 3851 | 5402 | 7502 | 10170 | 12837 | 15338 | 18939 | 26341 | 18939 | 26341 | 30009 | 36678 | 45380 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1000×440×575 | 1000×440×575 | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1022×764×1444 | 1444×894×1122 | 1644×899×1222 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1120x450x695 | 1120×450×695 | 1120×450×695 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1170×900×1645 | 1645×1015×1290 | 1830×1200×1390 | |
| ابعاد بسته بندی: طول × عرض × ارتفاع ( میلی متر) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970×855 | 970×860 | |
| نویز dB(A) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| وزن خالص (کیلوگرم) | 48 | 48 | 51 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| وزن ناخالص (کیلوگرم) | 55 | 55 | 58 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| دستگاه دریچه گاز | شیر انبساط حرارتی (ارائه شده توسط کاربر) | ||||||||||||||
| استفاده از مدل شیر انبساط حرارتی را توصیه کنید | TES24# | TES24# | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| مدل کولر پیشنهادی | HS401AD02.5 | HS401AD02.5 | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| توجه: برای اطمینان از اثر خنک کنندگی نصب واحد، توصیه می شود از لوله های مسی با مشخصات کوچکتر از کولر هوا استفاده شود. لوله های مسی با قطر متغیر را می توان هنگام اتصال به واحد کندانسینگ استفاده کرد! | |||||||||||||||
| مدل واحد | AOSZXL-1.2HP | AOSZXL-1.5HP | AOSZXL-2HP | AOSZXL-3HP | AOSZXL-4HP | AOSZXL-5HP | AOSZXL-6H | AOSZXL-8HP | AOSZXL-10HP | AOSZXL-8HP | AOSZXL-10HP | AOSZXL-12HP | AOSZXL-15HP | AOSZXL-20HP | |
| نوع خروجی هوای متراکم | خروجی هوای جانبی | خروجی هوای بالا | |||||||||||||
| دمای تبخیر / مبرد | -40 درجه سانتیگراد~-5℃/R404A | ||||||||||||||
| توان (V-Ph-Hz) | 380~420/3/50 | 380/3/60 | |||||||||||||
| کمپرسور | تایپ کنید | کمپرسور اسکرول | |||||||||||||
| ظرفیت (P) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 20 | |
| مدل | XFL09B-A1-105 | XFL10B-A1-105 | XFL15B-A1-105 | XFL20B-A1-105 | XFL28B-A1-105 | XFL35B-A1-105 | XFL42B-A1-105 | XFL51B-A1-105 | XFL72B-A1-105 | XFL51B-A1-105 | XFL72B-A1-105 | XFL80B-A1-105 | XFL100B-A1-105 | XFL120B-A1-105 | |
| تیغه کندانسور و پارامترهای موتور | نام تجاری | مشرق | هایله | ||||||||||||
| شماره | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| توان (W) | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420 | 420 | 550 | 780 | |
| مشخصات فن | 480×153 | 480×153 | 480×153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| حجم هوا (m³/h) | 3500 | 3500 | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| مشخصات کوپه کندانسور | رشته داخلی | ||||||||||||||
| سطح تراکم (m²) | 11 | 11 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| لوله مسی کندانسور | φ9(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم مخزن (L) | 3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| مشخصات شیرهای گلوب و لوله های مسی جوش داده شده | 6 12 پورت اتصال رشته ای | 10 16 پورت اتصال رشته ای | 12 19 پورت اتصال رشته ای | 16 28 پورت اتصال جوش | 16 28 پورت اتصال جوش | 19 35 پورت اتصال جوش | 19 42 درگاه اتصال جوش | ||||||||
| حجم ذخیره سازی سرد توصیه شده برای ذخیره سازی سرد محدوده دمایی 0~-18 C (m³) | 10 تا 15 | 10 تا 15 | 15 تا 20 | 20 تا 50 | 40 تا 60 | 50 تا 100 | 60 تا 120 | 80 تا 140 | 100 تا 150 | 80 تا 140 | 100 تا 150 | 120 تا 200 | 150 تا 300 | 200 تا 400 | |
| ظرفیت خنک کننده(W) | دمای تبخیر | شرایط آزمایش: دمای هوای برگشتی 20 درجه سانتیگراد، درجه خنک کننده زیر OK، دمای تراکم 40 درجه سانتیگراد | |||||||||||||
| -40 درجه سانتیگراد | 621 | 726 | 1018 | 1414 | 1916 | 2419 | 2890 | 3569 | 4963 | 3569 | 4963 | 5655 | 6911 | 8551 | |
| -30 درجه سانتیگراد | 1011 | 1182 | 1656 | 2302 | 3121 | 3939 | 4706 | 5811 | 8083 | 5811 | 8083 | 9208 | 11255 | 13925 | |
| -25 درجه سانتیگراد | 1269 | 1484 | 2081 | 2890 | 3918 | 4945 | 5909 | 7296 | 10147 | 7296 | 10147 | 11560 | 14129 | 17481 | |
| -15 درجه سانتیگراد | 1932 | 2258 | 3167 | 4399 | 5963 | 7527 | 8993 | 11104 | 15444 | 11104 | 15444 | 17595 | 21504 | 26606 | |
| -10 درجه سانتیگراد | 2339 | 2735 | 3836 | 5327 | 7221 | 9115 | 10891 | 13448 | 18704 | 13448 | 18704 | 21308 | 26044 | 32223 | |
| -5 درجه سانتیگراد | 2796 | 3268 | 4584 | 6367 | 8630 | 10894 | 13016 | 16072 | 22354 | 16072 | 22354 | 25467 | 31126 | 38511 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1000×440×575 | 1000×440×575 | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1022×764×1444 | 1444×894×1122 | 1644×899×1222 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1120×450×695 | 1120×450×695 | 1120×450×695 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1830X1200X1390 | |
| ابعاد بسته بندی: طول × عرض × ارتفاع ( میلی متر) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| نویز dB(A) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| وزن خالص (کیلوگرم) | 48 | 48 | 51 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| وزن ناخالص (کیلوگرم) | 55 | 55 | 58 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| دستگاه دریچه گاز | شیر انبساط حرارتی (ارائه شده توسط کاربر) | ||||||||||||||
| توصیه می شود از مدل شیر انبساط حرارتی استفاده کنید | TES24# | TES24# | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| مدل کولر پیشنهادی | HS401AJ01.8 | HS401AJ01.8 | HS401AJ01.8 | HS401AJ02.5 | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| توجه: برای اطمینان از اثر خنک کنندگی نصب واحد، توصیه می شود از لوله های مسی با مشخصات کوچکتر از کولر هوا استفاده شود. لوله های مسی با قطر متغیر را می توان هنگام اتصال به واحد کندانسینگ استفاده کرد! | |||||||||||||||
| مدل واحد | AOSZX-1.2HP | AOSZX-1.5HP | AOSZX-2HP | AOSZX-3HP | AOSZX-4HP | AOSZX-5HP | AOSZX-6H | AOSZX-8HP | AOSZX-10HP | AOSZX-8HP | AOSZX-10HP | AOSZX-12HP | AOSZX-15HP | AOSZX-20HP | |
| نوع خروجی هوای متراکم | خروجی هوای جانبی | خروجی هوای بالا | |||||||||||||
| دمای تبخیر / مبرد | -30 درجه سانتیگراد~10℃/R404A | ||||||||||||||
| توان (V-Ph-Hz) | 380~420/3/50 460/3/60 | 380/3/60 | |||||||||||||
| کمپرسور | تایپ کنید | کمپرسور اسکرول | |||||||||||||
| ظرفیت (P) | 1.2 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 20 | |
| مدل | XR22B-A1-101 | XR28B-A1-101 | XR38B-A1-101 | XR52B-A1-101 | XR72B-A1-101 | XR91B-A1-101 | XR110B-A1-101 | XR135B-A1-101 | XR190B-A1-101 | XR135B-A1-101 | XR190B-A1-101 | XR215B-A1-101 | XR260B-A1-101 | XR280B-A1-101 | |
| تیغه کندانسور و پارامترهای موتور | نام تجاری | مشرق | هایله | ||||||||||||
| شماره | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| توان (W) | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420 وات | 420 وات | 550 وات | 780 وات | |
| مشخصات فن | 480×153 | 480×153 | 480×153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| حجم هوا (m³/h) | 3500 | 3500 | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| مشخصات کوپه کندانسورr | نخ داخلی | ||||||||||||||
| سطح تراکم (m²) | 11 | 11 | 19 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| لوله مسی کندانسور | φ9(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم مخزن (L) | 3 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| مشخصات شیرهای گلوب و لوله های مسی جوش داده شده | 6 12 پورت اتصال رشته ای | 10 16 پورت اتصال رشته ای | 12 19 پورت اتصال رشته ای | 16 28 پورت اتصال جوش | 16 28 پورت اتصال جوش | 19 35 پورت اتصال جوش | 19 42 اتصال جوش port | ||||||||
| حجم ذخیره سازی سرد توصیه شده برای ذخیره سازی سرد temperature محدوده 0~-18 C (m³) | 10 تا 15 | 10 تا 15 | 15 تا 20 | 20 تا 50 | 40 تا 60 | 50 تا 100 | 60 تا 120 | 80 تا 140 | 100 تا 150 | 80 تا 140 | 100 تا 150 | 120 تا 200 | 150 تا 300 | 200 تا 400 | |
| ظرفیت خنک کنندگی | دمای تبخیر | شرایط تست: دمای هوای برگشتی 20 درجه سانتیگراد، درجه خنک کننده OK. دمای تراکم 40 درجه سانتیگراد | |||||||||||||
| -30 درجه سانتیگراد | 1022 | 1190 | 1642 | 2236 | 3286 | 3850 | 4795 | 5904 | 8262 | 5904 | 8262 | 9415 | 11354 | 12096 | |
| -25 درجه سانتیگراد | 1293 | 1505 | 2078 | 2829 | 4158 | 4886 | 6068 | 7471 | 10455 | 7471 | 10455 | 11914 | 14367 | 15307 | |
| -15 درجه سانتیگراد | 1991 | 2317 | 3199 | 4355 | 6401 | 7598 | 9340 | 11501 | 16094 | 11501 | 16094 | 18340 | 22117 | 23563 | |
| -10 درجه سانتیگراد | 2432 | 2831 | 3908 | 5321 | 7821 | 9330 | 11412 | 14052 | 19664 | 14052 | 19664 | 22408 | 27023 | 28789 | |
| -5 درجه سانتیگراد | 2949 | 3433 | 4739 | 6453 | 9484 | 11357 | 13838 | 17039 | 23845 | 17039 | 23845 | 27172 | 32768 | 34910 | |
| 0℃ | 3556 | 4140 | 5714 | 7781 | 11436 | 13715 | 16687 | 20547 | 28753 | 20547 | 28753 | 32765 | 39513 | 42096 | |
| 10 ℃ | 5122 | 5963 | 8231 | 11209 | 16474 | 19596 | 24038 | 29596 | 41420 | 29596 | 41420 | 47200 | 56920 | 60642 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1000×440×575 | 1000×440×575 | 1000×440×57 | 1000×440×8 | 1000×440×8 | 1000×440×122 | 1000×440×122 | 1230×490×135 | 1230×490×135 | 1380×764×102 | 1344×764×922 | 1444×764×102 | 1444×894×112 | 1644×899×1222 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1120×450×695 | 1120×450×695 | 1120×450×695 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1170×900×1645 | 1645×1015×129 | 1830×1200×1390 | |
| ابعاد بسته بندی: طول × عرض × ارتفاع ( میلی متر) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970×860 | |
| نویز dB(A) | 49.5 | 49.5 | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| وزن خالص (کیلوگرم) | 48 | 48 | 51 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| وزن ناخالص (کیلوگرم) | 55 | 55 | 58 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| دستگاه دریچه گاز | شیر انبساط حرارتی (ارائه شده توسط کاربر) | ||||||||||||||
| توصیه می شود از مدل شیر انبساط حرارتی استفاده کنید | TES24# | TES24# | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| مدل کولر پیشنهادی | HS401AD02.5 | HS401AD02.5 | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| توجه: برای اطمینان از اثر خنک کنندگی نصب واحد، توصیه می شود از لوله های مسی با مشخصات کوچکتر از کولر هوا استفاده کنید. لوله های مسی با قطر متغیر را می توان هنگام اتصال به واحد کندانسینگ استفاده کرد! | |||||||||||||||
