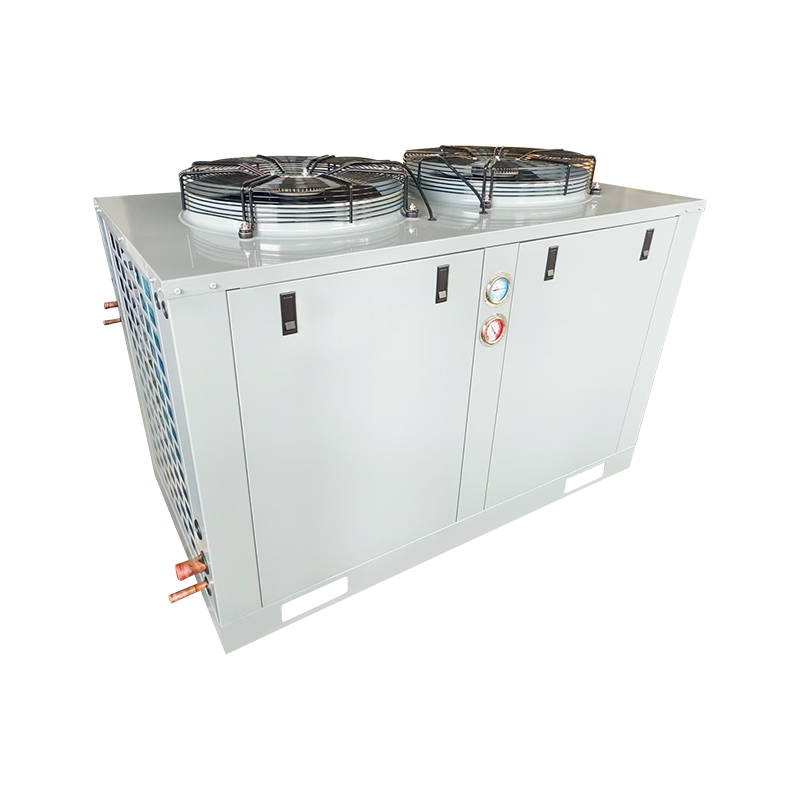

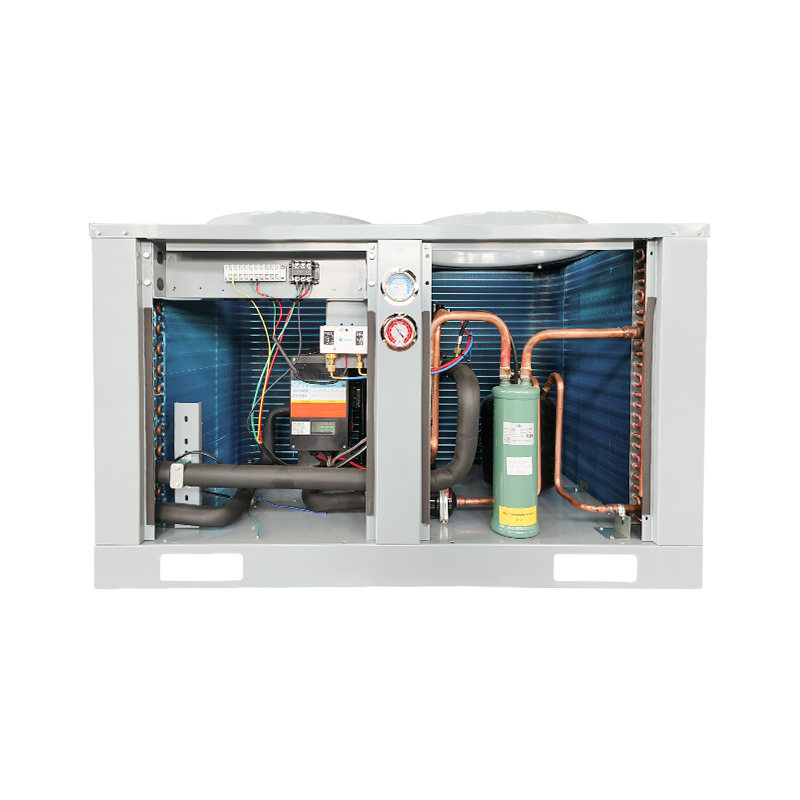

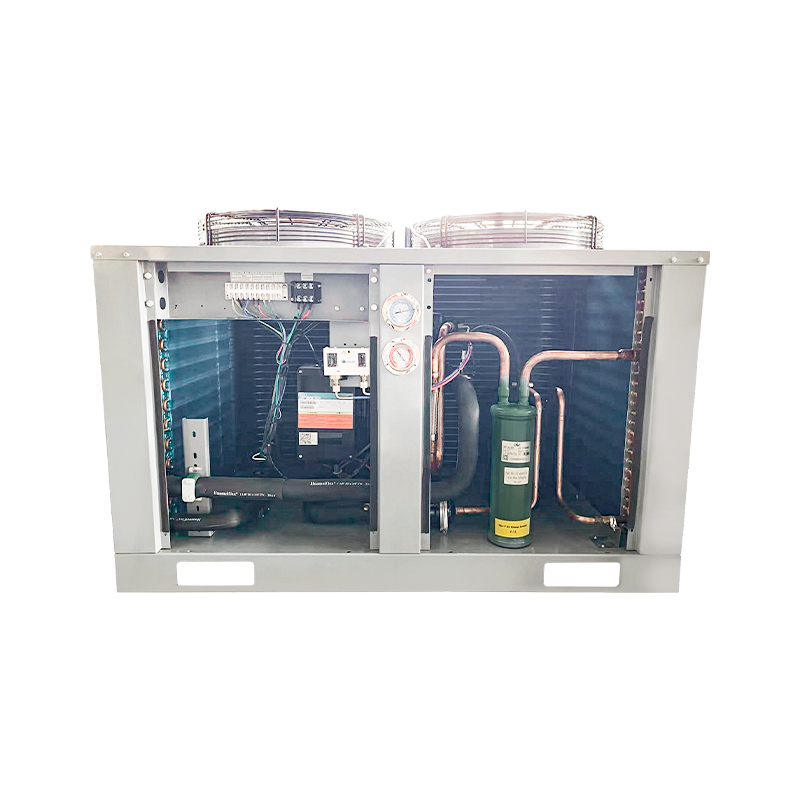

واحد متراکم خروجی هوای بالا (با استفاده از کمپرسور پاناسونیک) 8-40 اسب بخار برای فروش
| مدل واحد | AOSZS-3HP | AOSZS-4HP | AOSZS-3HP | AOSZS-4HP | AOSZS-5HP | AOSZS-6HP | AOSZS-8HP | AOSZS-10HP | AOSZS-12HP | |
| نوع خروجی هوای متراکم | خروجی هوای جانبی | خروجی هوای بالا | ||||||||
| دمای تبخیر / مبرد | -30 درجه سانتیگراد~5℃ /R22 | |||||||||
| توان (V-Ph-Hz) | 50 هرتز، 220 ولت | 50 هرتز، 380 ولت | ||||||||
| کمپرسور | تایپ کنید | کمپرسور پاناسونیک اسکرول | ||||||||
| ظرفیت (P) | 3 | 4 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| مدل | C-SBR120H15Q | C-SB145H15Q | C-SBR120H38Q | C-SB145H38Q | C-SB180H38Q | C-SB205H38Q | C-SC603H38H | C-SC753H38H | C-SC903H38H | |
| تیغه کندانسور و پارامترهای موتور | نام تجاری | مشرق | هایله | |||||||
| شماره | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |
| توان (W) | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 2×420 | 2×420 | |
| مشخصات فن | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500 | 500 | |
| حجم هوا (m³/h) | 5000 | 5000 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 6550×2 | 6550×2 | |
| مشخصات مس کندانسور | نخ داخلی | |||||||||
| سطح تراکم (m²) | 30 | 40 | 30 | 40 | 50 | 60 | 80 | 100 | 200 | |
| لوله مسی کندانسور | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم مخزن (L) | 5 | 5 | 5 | 5 | 8 | 8 | 10 | 10 | 12 | |
| مشخصات شیرهای گلوب و لوله های مسی جوش داده شده | 10 16 پورت اتصال رشته ای | 10 16 پورت اتصال رشته ای | 12 19 پورت اتصال رشته ای | 16 28 پورت اتصال جوش | ||||||
| حجم ذخیره سازی سرد توصیه شده برای ذخیره سازی سرد محدوده دمایی 0~-18 C (m³ | 20 تا 50 | 40 تا 60 | 20 تا 50 | 40 تا 60 | 50 تا 100 | 60 تا 120 | 80 تا 140 | 100 تا 150 | 120 تا 200 | |
| ظرفیت خنک کننده (W) | دمای تبخیر | شرایط تست: دمای هوای برگشتی 20 درجه سانتیگراد، درجه خنک کننده OK. دمای تراکم 40 درجه سانتیگراد | ||||||||
| -30℃ | 2610 | 2810 | 2610 | 2810 | 3700 | 3910 | 4520 | 5100 | 6020 | |
| -15 درجه سانتیگراد | 5260 | 5560 | 5260 | 5560 | 7250 | 8060 | 9310 | 12320 | 13960 | |
| -5 درجه سانتیگراد | 8370 | 8870 | 8370 | 8870 | 11260 | 12890 | 14110 | 15660 | 17020 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1000×440×825 | 1000×440×825 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1344×764×922 | 1022×764×1444 | |
| ابعاد بسته بندی: طول × عرض × ارتفاع ( میلی متر) | 1120×450×955 | 1120×450×955 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1530×880×1090 | 1645x900×1170 | |
| طول نصب × عرض (میلی متر) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 870×725 | 970×755 | |
| نویز dB(A) | 51 | 51 | 51 | 51 | 53 | 53 | 56 | 56 | 59 | |
| وزن خالص (کیلوگرم) | 71 | 75 | 71 | 75 | 90 | 99 | 122 | / | / | |
| وزن ناخالص (کیلوگرم) | 78 | 82 | 78 | 82 | 97 | 106 | 130 | / | / | |
| دستگاه دریچه گاز | شیر انبساط حرارتی (ارائه شده توسط کاربر) | |||||||||
| توصیه می شود از مدل شیر انبساط حرارتی استفاده کنید | TEX23# | TEX24# | TEX23# | TEX24# | TEX26# | TEX26# | TGEX7.5 | TGEX9 | TGEX11 | |
| مدل کولر پیشنهادی | HS401AD03.4 | HS402AD04.2 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | |
| توجه: برای اطمینان از اثر خنک کنندگی نصب واحد، توصیه می شود از لوله های مسی با مشخصات کوچکتر از کولر هوا استفاده شود. لوله های مسی با قطر متغیر را می توان هنگام اتصال به واحد کندانسینگ استفاده کرد! | ||||||||||
| مدل واحد | AOSGS-3HP | AOSGS-4HP | AOSGS-3HP | AOSGS-4HP | AOSGS-5HP | AOSGS-6HP | AOSGS-8HP | AOSGS-10HP | AOSGS-12HP | |
| نوع خروجی هوای متراکم | خروجی هوای جانبی | خروجی هوای بالا | ||||||||
| دمای تبخیر / مبرد | -15 درجه سانتیگراد~10 ℃ /R22 | |||||||||
| توان (V-Ph-Hz) | 50 هرتز، 220 ولت | 50 هرتز، 380 ولت | ||||||||
| کمپرسور | تایپ کنید | کمپرسور پاناسونیک اسکرول | ||||||||
| ظرفیت (P) | 3 | 4 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| مدل | C-SBR115H15A | C-SB145H15A | C-SBR263H8A | C-SB303H8A | C-SB373H8A | C-SB453H8A | C-SC603H8H | C-SC753H8H | C-SC903H8H | |
| تیغه کندانسور و پارامترهای موتور | نام تجاری | مشرق | هایله | |||||||
| شماره | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |
| توان (W) | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 2×420 | 2×420 | |
| مشخصات فن | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500 | 500 | |
| حجم (m³/h) | 5000 | 5000 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 6550×2 | 6550×2 | |
| مشخصات مس کندانسور | نخ داخلی | |||||||||
| سطح تراکم (m²) | 30 | 40 | 30 | 40 | 50 | 60 | 80 | 100 | 200 | |
| لوله مسی کندانسور | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم مخزن (L) | 5 | 5 | 5 | 5 | 8 | 8 | 10 | 10 | 12 | |
| مشخصات شیرهای گلوب و لوله های مسی جوش داده شده | 10 16 پورت اتصال رشته ای | 10 16 درگاه اتصال رشتهای | 12 19 پورت اتصال رشته ای | 16 28 پورت اتصال جوش | ||||||
| حجم ذخیره سازی سرد توصیه شده برای ذخیره سازی سرد محدوده دمایی 0~~18 C (m³) | 20 تا 50 | 40 تا 60 | 20 تا 50 | 40 تا 60 | 50 تا 100 | 60 تا 120 | 80 تا 140 | 100 تا 150 | 120 تا 200 | |
| ظرفیت خنک کننده (W) | دمای تبخیر | شرایط تست: دمای هوای برگشتی 20 درجه سانتیگراد، درجه خنک کننده OK. دمای تراکم 40 درجه سانتیگراد | ||||||||
| -15 درجه سانتیگراد | 5126 | 5740 | 5126 | 5740 | 7150 | 8370 | 9315 | 12310 | 13960 | |
| 0℃ | 7095 | 10130 | 7095 | 10130 | 10330 | 12540 | 22130 | 25640 | 30250 | |
| 10℃ | 8370 | 12260 | 8370 | 12260 | 14950 | 18790 | 33210 | 38050 | 44890 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1000×440×825 | 1000×440×825 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1344×764×922 | 1022×764×1444 | |
| ابعاد محصول: طول × عرض × ارتفاع ( میلی متر) | 1120x450×955 | 1120×450×955 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120x450x1360 | 1350X490X1510 | 1530X880X1090 | 1170×900×1645 | |
| ابعاد بسته بندی: طول × عرض × ارتفاع ( میلی متر) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 870×725 | 970×755 | |
| طول نصب × عرض (میلی متر) | 51 | 51 | 51 | 51 | 53 | 53 | 56 | 56 | 59 | |
| وزن خالص (کیلوگرم) | 71 | 75 | 71 | 75 | 90 | 99 | 122 | / | / | |
| وزن ناخالص (کیلوگرم) | 78 | 82 | 78 | 82 | 97 | 106 | 130 | / | / | |
| دستگاه دریچه گاز | شیر انبساط حرارتی (ارائه شده توسط کاربر) | |||||||||
| توصیه می شود از مدل شیر انبساط حرارتی استفاده کنید | TEX23# | TEX24# | TEX23# | TEX24# | TEX26# | TEX26# | TGEX7.5 | TGEX9 | TGEX11 | |
| مدل کولر پیشنهادی | HS401AD03.4 | HS402AD04.2 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | |
| توجه: برای اطمینان از اثر خنک کنندگی نصب واحد، توصیه می شود از لوله های مسی با مشخصات کوچکتر از کولر هوا استفاده کنید. لوله های مسی با قطر متغیر را می توان هنگام اتصال به واحد کندانسینگ استفاده کرد! | ||||||||||
