نظارت بر وضعیت موتور: محافظت از واحدهای متراکم و ذخیره سازی سرد

در ساعت 2:30 بامداد، موتور کمپرسور یک اتاق سرد 600 مترمکعبی با مواد غذایی منجمد با اضافه بار حرارتی خود حرکت می کند. در زمان ورود پیمانکار تعمیر و نگهداری، دمای اتاق از -22 درجه سانتیگراد به -8 درجه سانتیگراد رسیده است، چندین پالت محصول نهایی در معرض خطر هستند و فاکتور خدمات بزرگتر از قیمت خود واحد متراکم است. خرابی ناگهانی نبود: موتور برای هفته‌ها داغ‌تر از خط اولیه معمولی خود کار کرده بود، و سرعت ارتعاش در محفظه یاتاقان به سمت بالا حرکت کرده بود و پس از خواندن خوانده می‌شد. هیچ کس بر هیچ کدام از پارامترها نظارت نداشت.

نظارت بر وضعیت موتور دقیقاً برای جلوگیری از این توالی وجود دارد. این روش اندازه‌گیری سلامت عملکرد یک موتور الکتریکی در حین کار، تشخیص شاخص‌های اولیه سایش و مداخله قبل از تبدیل شدن یک خطای جزئی به یک شکست فاجعه‌بار است. برای هر تأسیساتی که به واحدهای متراکم کننده بستگی دارد - یک اتاق سرد سوپرمارکت، یک انبار مواد غذایی منجمد، یا یک کارخانه فرآوری مواد غذایی - تفاوت بین تعویض اضطراری در ساعت 3 صبح و تعمیر برنامه ریزی شده و ارزان قیمت است.

این راهنما شامل مواردی است که پایش وضعیت موتور واقعاً اندازه‌گیری می‌کند، چرا موتورهای واحد چگالش مستحق توجه ویژه هستند، و هنگام خرید تجهیزاتی که قبلاً از نظارت پشتیبانی می‌کنند به چه نکاتی توجه کنیم.

پایش وضعیت حرکتی واقعاً چه چیزی را اندازه گیری می کند

نظارت بر وضعیت موتور یک خوانش واحد نیست و برای مفید بودن به یک پلت فرم سازمانی گران قیمت نیاز ندارد. این مجموعه کوچکی از مقادیر فیزیکی است که در مجموع توضیح می‌دهند که یک موتور چقدر از خط پایه سالم خود فاصله گرفته است: دما، ارتعاش و امضای الکتریکی. موتوری که مشاهده می شود بسیار بهتر از موتوری که نادیده گرفته می شود رفتار می کند.

دمای سیم پیچ - اولین نشانه تنش عایق

دمای سیم پیچ آموزنده ترین پارامتر برای یک موتور در کار تبرید است، زیرا اکثر خرابی های موتور با خرابی عایق شروع می شود. یک موتور با عایق کلاس F برای حداکثر دمای نقطه داغ 155 درجه سانتیگراد طراحی شده است، اما عملکرد مداوم بالای 130 درجه سانتیگراد به طور قابل اندازه گیری پیری را تسریع می کند. قانون کلاسیک در مهندسی موتور این است که هر 10 درجه سانتیگراد افزایش دمای سیم پیچ طراحی، عمر عایق باقی مانده را نصف می کند. موتوری که 20 درجه سانتیگراد گرمتر از خط اصلی خود کار می کند، سالها زودتر از کار می افتد، حتی اگر هرگز رله اضافه بار را خاموش نکند. حسگرهای تعبیه شده در سیم پیچ استاتور قابل اطمینان ترین راه برای گرفتن این داده ها هستند. برای موتورهای کوچکتر، اسکن مادون قرمز معمولی محفظه موتور به مراتب بهتر از عدم اندازه گیری است.

لرزش - سیستم مکانیکی هشدار اولیه

بررسی‌های خرابی صنعتی به طور مداوم عیوب یاتاقان‌ها را در بالای لیست خرابی موتور یا نزدیک به آن قرار می‌دهند، و لرزش اولین علامت قابل اندازه‌گیری سایش یاتاقان است. معیار عملی، سرعت ارتعاش بر حسب میلی‌متر بر ثانیه (rms) است که در برابر مناطق شدت ISO 10816-3 ارزیابی می‌شود. قدر مطلق مهم است، اما روند اهمیت بیشتری دارد: موتوری که به تدریج از 1.5 به 3.5 میلی‌متر بر ثانیه در طول شش ماه بالا می‌رود، در حال ایجاد خطا است، حتی اگر هیچ یک از قرائت‌ها زنگ خطر را ایجاد نکند. شتاب‌سنج‌هایی که به‌طور دائم نصب می‌شوند، امکان نظارت مداوم را فراهم می‌کنند. یک ارتعاش سنج دستی در یک مسیر ماهانه نقطه شروع کاملا قابل قبولی برای اکثر عملیات ذخیره سازی سرد است.

امضای الکتریکی - آنچه شکل موج فعلی نشان می دهد

تجزیه و تحلیل امضای جریان موتور (MCSA) از شکل موج فعلی برای تشخیص عیوب استفاده می کند که دما و ارتعاش نمی توانند آشکار کنند. میله های روتور شکسته، خروج از مرکز روتور و اختلالات بار، هر کدام یک الگوی فرکانس مشخص را در جریان موتور به جا می گذارند. در یک منبع تغذیه سه فاز، عدم تعادل جریان بین فازها به خودی خود یک شاخص مهم است: NEMA MG-1 توصیه می کند که عدم تعادل ولتاژ را زیر 1٪ نگه دارید، زیرا عدم تعادل ولتاژ کوچک باعث عدم تعادل جریان به طور نامتناسب و گرمایش اضافی می شود. اختلاف جریان فاز به فاز به طور مداوم بالای 2-3٪ باید باعث بررسی منبع، اتصالات یا خود موتور شود.

چرا موتورهای واحد متراکم سزاوار توجه ویژه هستند

در تبرید تجاری، یک موتور هرگز فقط یک موتور نیست. موتور کمپرسور قلب مدار مبرد است. خرابی آن به سادگی یک ماشین را متوقف نمی کند. این ماده مبرد را آزاد می کند، شارژ را با محصولات تجزیه آلوده می کند و صورتحساب تمیزکاری و تعمیر ایجاد می کند که هزینه تعویض موتور را کاهش می دهد. موتورهای فن کندانسور در فضای باز یا در اتاق های کارخانه گرم کار می کنند، جایی که بارگیری گرد و غبار و دمای بالای محیط به طور مستقیم فشاری را که کمپرسور باید در برابر آن پمپ کند افزایش می دهد. موتورهای فن اواپراتور در محیط های سرد و مرطوب کار می کنند که یخ زدگی و تراکم سیم پیچ الکتریکی را تهدید می کند حتی در حالی که دمای پایین محفظه موتور را خنک نگه می دارد. نتیجه گیری ساده است: موتورهای متصل به واحدهای متراکم در چرخه های کاری سخت تری نسبت به اکثر موتورهای صنعتی کار می کنند، بنابراین نظارت بر شرایط در اینجا تقریباً سریعتر از هر جا دیگری هزینه می کند.

موتور کمپرسور - گران‌ترین موتوری که باید نادیده گرفت

کمپرسور بزرگترین بار الکتریکی در تاسیسات سردخانه است و خرابی آن طولانی ترین زمان توقف را ایجاد می کند. یک یاتاقان فرسوده یا یک سیم پیچ تخریب شده خود را از طریق کنترل کننده دما اعلام نمی کند. ابتدا به صورت افزایش جریان، افزایش دمای سیم پیچ، یا علامت ارتعاش به آرامی در حال تغییر ظاهر می شود. نظارت بر این مقادیر به‌جای تماس اضطراری نیمه‌شب، روزها یا هفته‌ها هشدار قبلی به شما می‌دهد.

موتور فن کندانسور - اولین خط دفاعی بی صدا

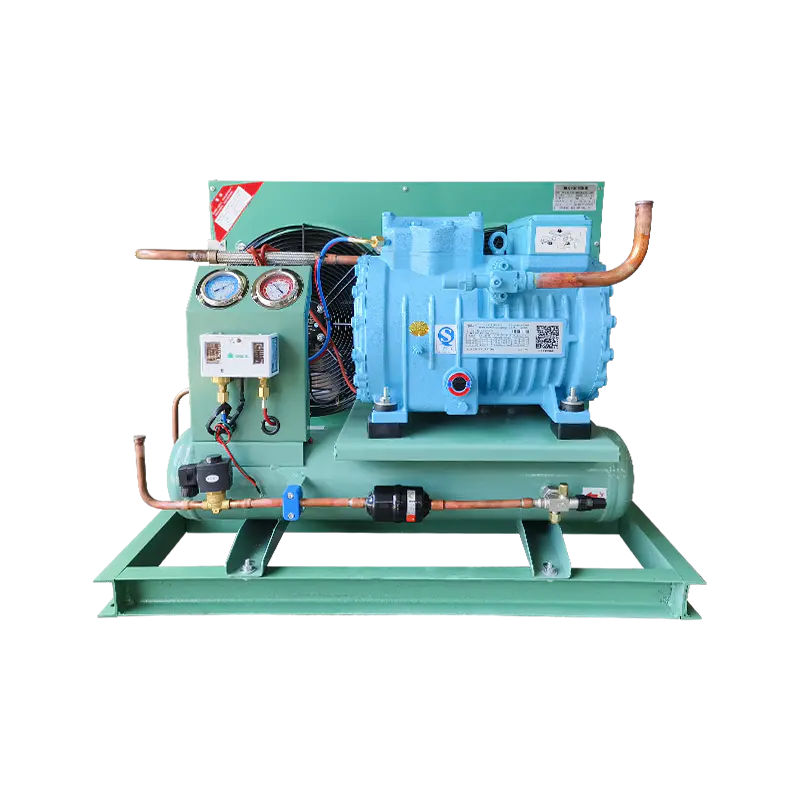

موتورهای فن کندانسور کوچک، ارزان هستند و اغلب نادیده گرفته می شوند. با این حال، هنگامی که یک فن کاهش می یابد یا متوقف می شود، فشار کندانسور افزایش می یابد، جریان کمپرسور بالا می رود و موتور کمپرسور شروع به گرم شدن بیش از حد می کند. یک موتور فن که برای جریان و ارتعاش مشاهده می‌شود، حفاظت غیرمستقیم اما بسیار مؤثری را برای کمپرسور بسیار گران‌تر فراهم می‌کند. این نیز جایی است که a واحد چگالش هوا خنک کننده با دمای متوسط تا پایین با طراحی خوب مسیرهای جریان هوا، هزینه خود را دارد: جریان هوای کندانسور خوب، موتور فن و موتور کمپرسور را خنک نگه می دارد.

تامین کنندگان واحد چگالش هوا خنک کننده با دمای متوسط تا پایین، شرکت سفارشی عرضه Aosheng واحد خنک کننده هوا با دمای متوسط تا پایین برای فروش، ما Conden خنک کننده هوا با دمای متوسط تا پایین سفارشی هستیم ... مشاهده محصول →

موتور فن اواپراتور - موتوری که در بدترین محیط کار می کند

فن های اواپراتور در داخل اتاق سرد کار می کنند، جایی که هوا سرد است اما رطوبت، یخ زدگی و یخ تهدید دائمی هستند. گریس بلبرینگ در دمای پایین ضخیم می شود و میعان می تواند به جعبه های ترمینال خزش کند. یک موتور فن که در حاشیه برای -18 درجه سانتیگراد مشخص شده است، جریان بیشتری می کشد و گرمتر از نقطه طراحی خود کار می کند. نظارت بر جریان و بررسی ارتعاش این مشکلات را قبل از اینکه خرابی فن به یک کار یخ‌زدایی و تعویض یک شبه تبدیل شود، برطرف می‌کند.

هنگام خرید یک واحد کندانسور با در نظر گرفتن نظارت به چه نکاتی توجه کنید

اکثر مشکلات نظارت بر وضعیت در روزی که واحد چگالش خریداری می شود، تصمیم گیری می شود، نه در روز نصب سنسور. کیفیت قطعات، قابلیت کنترل‌کننده و طراحی جریان هوا تعیین می‌کنند که وضعیت موتور در طول عمر دستگاه چقدر قابل مشاهده و قابل پیش‌بینی خواهد بود.

کیفیت اجزا و هوشمندی کنترلر

با موتورهای کمپرسور و فن شروع کنید. یک واحد ساخته شده با کمپرسورهای مستند از مارک های معتبر مانند Copeland یا Panasonic تشخیص آینده را آسان تر می کند، زیرا حالت های خرابی آنها به خوبی درک شده است و قطعات یدکی به طور گسترده در دسترس هستند. بازرسی کامل فرآیند در کارخانه، احتمال ارسال یک واحد جدید با نقص پنهان را کاهش می دهد که بعداً به عنوان اضافه بار موتور ظاهر می شود.

در مرحله بعد، کنترلر را بررسی کنید. واحدهای متراکم هوشمند داده های عملیاتی را ثبت می کنند - جریان در حال اجرا، دمای تخلیه، وضعیت فن، تاریخچه زنگ هشدار - که دقیقاً داده هایی است که یک برنامه نظارت بر وضعیت به آن نیاز دارد. AUSSN واحد فلورین داغ کنترل دمای فرکانس متغیر هوش مصنوعی یک گام فراتر می رود: به جای اجرای یک چرخه کار ثابت، سرعت کمپرسور و فن را در پاسخ به بار بلادرنگ تنظیم می کند و چرخه حرارتی و مکانیکی را کاهش می دهد که در وهله اول عایق موتور و یاتاقان ها را پیر می کند.

Ai Variable-Frequency Temperature Control Unit Fluorine Hot Fluorin S. عرضه Aosheng واحد کنترل دمای متغیر فرکانس متغیر Ai برای فروش واحد فلورین داغ فرکانس متغیر، ما سفارشی Ai Variable-Frequen هستیم... مشاهده محصول →

جریان هوا، محفظه، و برنامه ریزی نصب

در نهایت، جریان هوا و چیدمان محفظه را در نظر بگیرید. همان واحد متراکم کننده نصب شده در یک فضای باریک با هوای گرم چرخشی، موتورهای خود را 10 تا 15 درجه سانتیگراد گرمتر از واحد نصب شده با تهویه شفاف نگه می دارد و این تفاوت مستقیماً عمر موتور را کوتاه می کند. می توانید در مورد بیشتر بخوانید چگونه طراحی های واحد چگالش هوشمند باعث بهبود فناوری تبرید می شود در یادداشت های صنعتی ما

یک طرح عملی نظارت بر وضعیت موتور برای ذخیره سازی سرد و تبرید تجاری

برای شروع به نرم افزار پیچیده سازمانی نیاز ندارید. یک روال کوچک و یکنواخت با ابزارهای اساسی بیشترین مزیت را دارد و واحدهای متراکم هوشمند با کنترلرهای داخلی بخشی از داده ها را به صورت رایگان ارائه می کنند.

1. پس از راه اندازی یا تعمیر هر موتور، خطوط پایه را تعیین کنید. لرزش، جریان جاری، دمای سیم پیچ و فشار کارکرد را در زمانی که سیستم به طور معمول کار می کند، ثبت کنید.
2. اندازه‌گیری‌ها را در یک برنامه ثابت تکرار کنید - ماهانه برای اکثر سایت‌های ذخیره‌سازی سرد معقول است، هر سه ماه یک‌بار برای تاسیسات کم‌استفاده - در شرایط بار مشابه، بنابراین خوانش‌ها قابل مقایسه باقی می‌مانند.
3. قرائت ها را ثبت کنید و آنها را هم با آستانه مطلق و هم با روند قبلی مقایسه کنید. تغییر 20 تا 30 درصدی نسبت به خط پایه اغلب معنی دارتر از عبور یک بار خواندن از حد هشدار است.
4. از داده‌های کنترل‌کننده‌های واحدهای متراکم هوشمند به‌عنوان یک مکمل پیوسته استفاده کنید: ساعت‌های کار، شروع در هر ساعت، آلارم‌های دمای بالا و تاریخچه کنونی همگی نتیجه‌گیری یکسانی دارند.
5. نظارت را با تعمیر و نگهداری برنامه ریزی شده مرتبط کنید. هنگامی که یک موتور تسمه های جدید، سیم پیچ های تمیز شده یا روغن کاری تازه دریافت می کند، یک خط پایه جدید را شروع کنید تا برنامه سلامت وضعیت بازسازی شده را ردیابی کند.

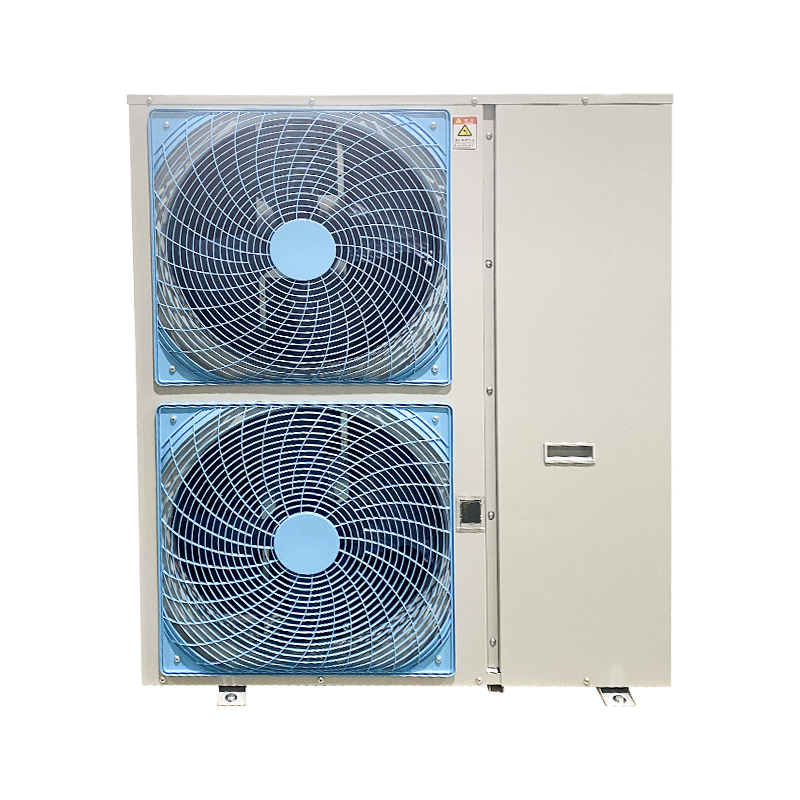

برای اتاق های سرد کوچکتر، نصب به اندازه ابزار دقیق اهمیت دارد. راه حل های واحد متراکم خروجی هوای جانبی کم حجم و بی صدا اغلب انتخاب عملی هستند، زیرا مسیرهای جریان هوا و فضاهای خالی آنها برای تمیز نگه داشتن ساده تر است و طراحی کم صدا آنها با فضاهای نزدیک به مناطق اشغال شده مناسب است.

یک رویکرد کامل همچنین نظارت را به بقیه سیستم تبرید متصل می کند. راه حل های تبرید یک مرحله ای برای سردخانه های تجاری با پوشش انتخاب تجهیزات، نصب و پشتیبانی پس از فروش، نگه داشتن هر موتور در حلقه تحت یک فلسفه عملیاتی آسان تر می شود.

انتخاب تجهیزاتی که بار نظارت را کاهش دهد

بهترین استراتژی نظارتی آن است که در وهله اول از ایجاد عیوب جلوگیری کند. دو تصمیم در سطح تجهیزات تأثیر بزرگی بر قابلیت اطمینان موتور در تبرید تجاری دارند.

دستگاه را با وظیفه دمای واقعی مطابقت دهید

یک واحد متراکم کننده طراحی شده برای کار در فریزر دارای جابجایی صحیح کمپرسور، جریان هوای کندانسور و سازگاری دریچه انبساط برای دماهای تبخیر پایین است. راه اندازی یک واحد مرزی به طور مداوم در دمای پایین موتور را مجبور می کند تا با نسبت تراکم بالاتر و دمای سیم پیچ بالا کار کند - دقیقاً به شرطی که نظارت بعداً به عنوان غیرعادی علامت گذاری شود.

با طرح های مونوبلاک تعداد اجزا را کاهش دهید

برای اتاق های سرد کوچک و متوسط، طرح های مونوبلاک تعداد موتورهای نصب شده در میدان را کاهش می دهند. الف واحد تغلیظ مونوبلوک در بالا از طریق سقف یا دیوار به عنوان یک بسته مونتاژ شده در کارخانه نصب می شود و نیاز به خطوط طولانی مبرد و چندین موتور فن در محل را از بین می برد. اجزای کمتر به معنای موتورهای کمتری برای نظارت است و شارژ مبرد مهر و موم شده کارخانه منبع اصلی عیوب سیستم را برطرف می کند.

تامین کنندگان مونوبلوک نصب شده برتر، شرکت سفارشی - یخچال چانگژو آئوشنگ آئوشنگ عرضه کننده مونوبلوک بالا نصب شده برای فروش، ما تامین کنندگان و شرکت سفارشی مونوبلوک نصب شده در بالا در چین هستیم، مونوبل نصب شده در بالا... مشاهده محصول →

نظارت بر وضعیت موتور لازم نیست پیچیده باشد، و نباید گران باشد. خوانش دما، روند ارتعاش، و مقایسه فعلی، اکثریت قریب به اتفاق خرابی های موتور را قبل از تبدیل شدن به رویدادهای اضطراری تشخیص می دهد. متغیرهای باقی‌مانده - کیفیت جزء، هوشمندی کنترل‌کننده، طراحی جریان هوا، و تطبیق تجهیزات با وظیفه واقعی - با انتخاب واحد متراکم تعیین می‌شوند. تجهیزاتی را انتخاب کنید که به راحتی قابل مشاهده باشد و به گونه ای طراحی شده باشد که خنک کار کند، آن را به طور مداوم نظارت کنید و خاموشی ساعت 3 صبح به یک رویداد قابل اجتناب تبدیل می شود تا اجتناب ناپذیر.
